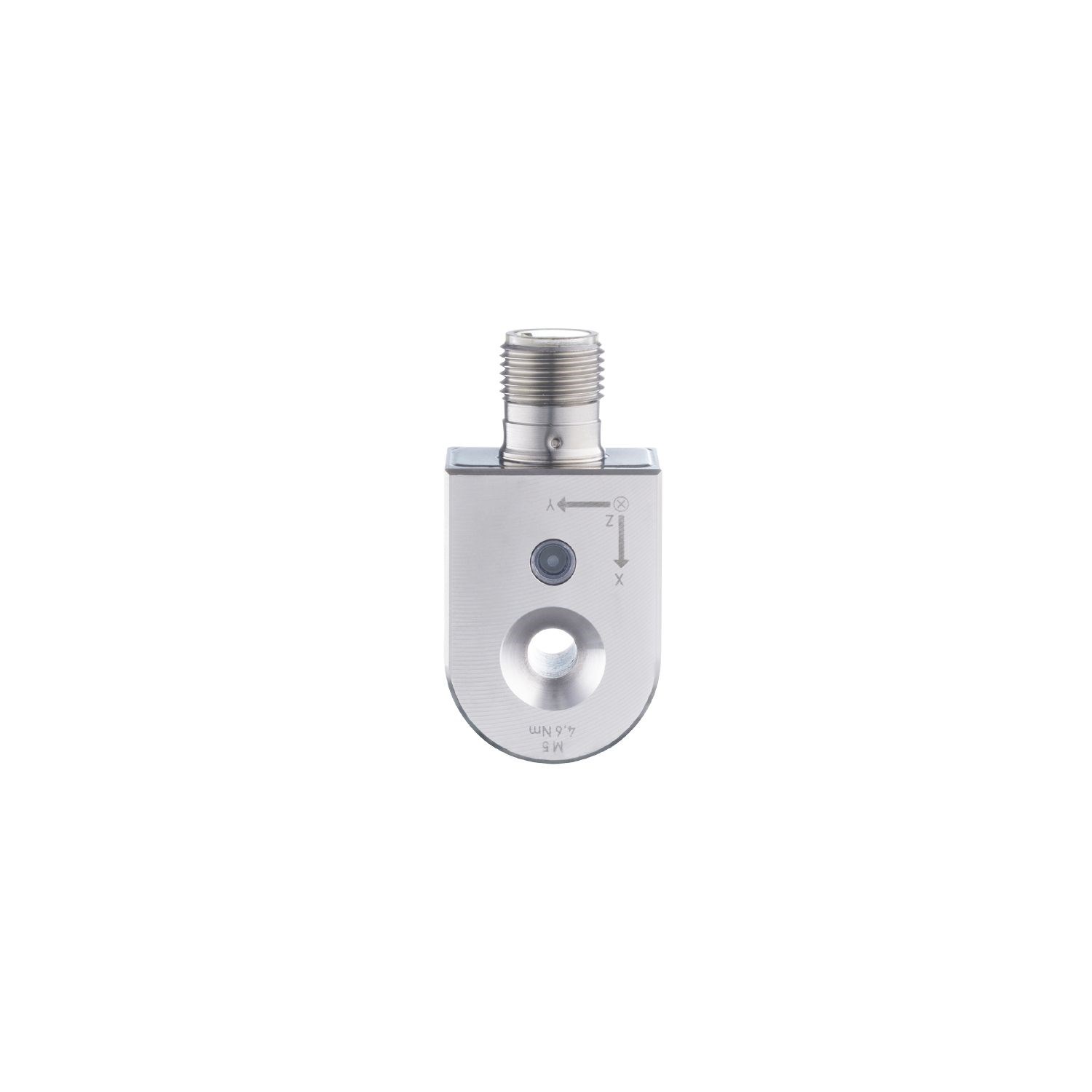

3-akselinen IO-Link-värähtelyanturi älykkääseen kunnonvalvontaan

Saat arvokasta tietoa koneesi kunnosta uuden VVB3-kunnonvalvonta-anturin avulla. VVB3-anturi tunnistaa jatkuvasti värähtelyn kolmella akselilla ja mittaa lisäksi pyörimättömien komponenttien pintalämpötilan. Älykäs anturi määrittää näiden arvojen perusteella koneen kunnon.

Anturi tunnistaa poikkeavuudet, kulumisen, laakerivauriot, riittämättömän voitelun tai kavitaation luotettavasti ja varhaisessa vaiheessa laajan 5 600 Hz taajuusalueensa ansiosta. Näin voit reagoida ennen kuin syntyy vakavia vaurioita ja suuria seurannaiskustannuksia. VVB3-anturilla investoit jatkuvaan valvontaan, jotta laitteistosi toimii moitteettomasti ja jotta voit varmistaa, ettei piileviä ongelmia ole. Oletko valmis valjastamaan ennakoivan kunnossapidon voiman ja valvomaan koneittesi kuntoa?

3-akselinen MEMS-tekniikka tarjoaa joustavuutta asennukseen ja tarkat mittaukset kaikissa kolmessa suunnassa – aksiaalisesti, vertikaalisesti ja horisontaalisesti – ja tämä kaikki yhdessä ainoassa mittausasennossa.



Erittäin luja ruostumaton teräskotelo kestää ankarimpiakin käyttöolosuhteita. Sisäisen itsetestaustoiminnon ja M12-liittimen ansiosta vaurioitunut kaapeli voidaan vaihtaa milloin tahansa. Tämä kestävä anturi on täysin huoltovapaa. Lisäksi voit tarkistaa laitteen tilan milloin tahansa LED-merkkivalon avulla.



Valinnaisesti voit hyödyntää myös integroitua epätasapaino- ja laakerianalyysitoimintoa, jota on helppo käyttää IO-Link-liitännän kautta. Mittaa jatkuvasti erilaisia kuntoindikaattoreita väsymisen, kitkan, iskujen ja pintalämpötilan tunnistamiseksi.



Kynnysarvot voidaan asettaa kätevästi ISO 20816-3 -standardin mukaisesti konetyypin ja nimellistehon perusteella PLC-järjestelmän komennoilla tai IT-järjestelmän avulla.

Sähkömoottori



Värähtelyanturi voidaan asentaa joustavasti kolmen mittausakselin ansiosta, ja erilaisten asennustarvikkeiden käyttö lisää joustavuutta. On kuitenkin huomattava, että asennustarvikkeiden käyttö saattaa vaikuttaa mittaukseen.

Minne? Anturi sijoitetaan ihanteellisessa tapauksessa jokaisen laakeripesän lähelle.

Miten? Anturi on ruuvattava kiinteään kotelomateriaaliin tai asennettava sopivilla ifm:n asennustarvikkeilla:



Suora asennus kierrereiän avulla

E30562



Väliaikainen asennus magneetilla

E30491



Asennus tarra-adapterilla

E30475



Asennus moottorin kiinnityspultilla

E30540
E30535

Tuotevertailu

	Peruskunnonvalvonta VVB 3-akselinen	DataScience-kunnonvalvonta VVB 3-akselinen	Kunnonvalvonta-anturi VVB 1-akselinen
Mittausalue	16 g, 2...5 600 Hz	16 g, 2...5 600 Hz	50 g, 2...10 000 Hz
Mittausakselit	x, y, z (konfiguroitava)	x, y, z (ei konfiguroitava)	z
Kulumisindikaattorit (syklinen)	5 indikaattoria: väsyminen (v-RMS), isku (a-Peak), kitka (a-RMS), Crest, pintalämpötila	13 indikaattoria: väsyminen (v-RMS), isku (a-Peak), kitka (a-RMS), pintalämpötila	5 indikaattoria: väsyminen (v-RMS), isku (a-Peak), kitka (a-RMS), Crest, pintalämpötila
Analyysiarvot (asyklinen)	Epätasapaino	Epätasapaino Vierintälaakerien demodulaatio (BearingScout™)
Rajapinta	IO-Link 1.1.3 (COM3) SIO-moodi	IO-Link 1.1.3 (COM3) SIO-moodi	IO-Link 1.1.1 (COM2 / COM3) SIO-moodi
Asennus	M5-asennusruuvi	M5-asennusruuvi	M8-säätöruuvi ¼''28-säätöruuvi
Raakadata (BLOB)	Kiihtyvyysaikasignaali 4 s (synkroninen) tai enintään 12 s (yksi akseli)	Kiihtyvyysaikasignaali 4 s (synkroninen) tai enintään 12 s (yksi akseli)	Kiihtyvyysaikasignaali 4 s
Lisätoiminnot	Koneen käyttötuntilaskuri 9 päivän ominaisarvohistoria Kynnysarvojen konfigurointi (ISO 20816-3) Tilanosoitus-LED	Koneen käyttötuntilaskuri 9 päivän ominaisarvohistoria Kynnysarvojen konfigurointi (ISO 20816-3) Tilanosoitus-LED Käyttäjän määrittelemä kytkinlähtökonfiguraatio	Koneen käyttötuntilaskuri ISO 20816-3 valinta tuotenumeroiden avulla
